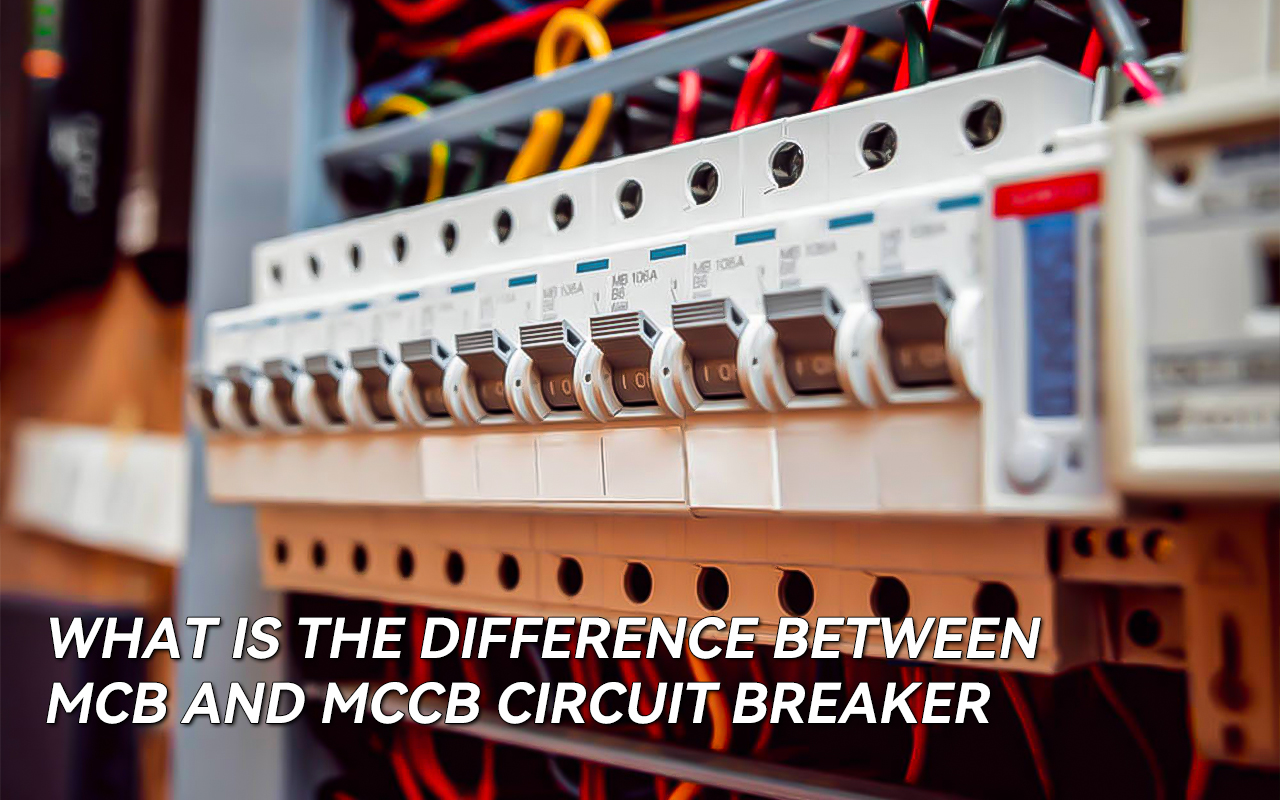

Cuál es la diferencia entre un interruptor automático MCB y un interruptor automático MCCB?

Hora de publicación: 2022-01-04 03:40 Autor: ETEK Electric Visita: 7965 Compartir:

¿Qué es un disyuntor?

Los interruptores automáticos son dispositivos de seguridad eléctrica diseñados para proteger un circuito eléctrico de los daños causados por una sobrecorriente o un cortocircuito. Su función básica es interrumpir el flujo de corriente para proteger los equipos y prevenir el riesgo de incendio.

Los interruptores automáticos se pueden restablecer (ya sea manualmente o automáticamente) para reanudar el funcionamiento normal.

Los interruptores automáticos se fabrican en diferentes tamaños, desde pequeños dispositivos que protegen circuitos de baja corriente o electrodomésticos individuales, hasta grandes aparamenta diseñada para proteger circuitos de alta tensión que alimentan a toda una ciudad.

¿Cuántos tipos de disyuntores existen?

MCB, MCCB, RCD, RCCB y RCBO son todos interruptores automáticos.

Los electrodomésticos están diseñados para realizar funciones específicas; es su funcionalidad particular lo que los diferencia.

Aplicación de diferentes tipos de interruptores automáticos

Son comunes en aplicaciones domésticas, comerciales e industriales de bajo voltaje inferiores a 1000 VCA, e incluyen:

Disyuntores magnetotérmicos (MCB), disyuntores diferenciales (RCD) y disyuntores diferenciales (RCCB) : Se utilizan para circuitos electrónicos pequeños con rangos de corriente reducidos, de tan solo 125 amperios.

Interruptores automáticos de caja moldeada (MCCB): Se utilizan para circuitos de mayor tamaño con rangos y variaciones de corriente más amplios, de hasta 1600 amperios.

¿Qué es un MCB y cómo funciona?

MCB es la abreviatura de disyuntor miniatura.

El disyuntor magnetotérmico (MCB) es un dispositivo electromecánico que desconecta automáticamente el circuito si se detecta alguna anomalía.

El disyuntor detecta fácilmente la sobrecorriente causada por el cortocircuito.

El circuito en miniatura tiene un principio de funcionamiento muy sencillo.

El interruptor automático tiene dos contactos, uno fijo y otro móvil.

Si la corriente aumenta, los contactos móviles se desconectan de los contactos fijos, lo que provoca que el circuito se abra y se desconecte de la alimentación principal.

¿Qué es un MCCB y cómo funciona?

MCCB son las siglas de disyuntor de caja moldeada. El MCCB es un dispositivo de protección que protege el circuito contra sobrecargas. Además, cuenta con un interruptor manual para desconectar el circuito. El dispositivo dispone de dos configuraciones: una para sobrecorriente y otra para sobretemperatura. Asimismo, el MCCB incorpora contactos bimetálicos que se contraen y expanden con los cambios de temperatura.

Los contactos permiten el paso de la corriente a través del circuito en condiciones normales de funcionamiento. Sin embargo, cuando la corriente supera el valor actual, los contactos se calientan y se dilatan hasta que se abren. En consecuencia, el circuito se desconecta de la alimentación principal y protege el equipo de posibles daños.

Similitud entre MCB y MCCB

1. Se utilizan como dispositivos de protección

Ambos dispositivos suelen funcionar como dispositivos de protección, al igual que un interruptor.

2. Método de operación

Ambos sistemas pueden funcionar de forma automática o manual para la condición de encendido/apagado.

3. Controlar la baja corriente del circuito

Estos dos interruptores automáticos se utilizan principalmente en circuitos de baja tensión o bajo voltaje.

4. Mantener el circuito normal

Estos interruptores detectan y protegen el circuito eléctrico contra sobrecorrientes o cortocircuitos.

5. Instalación y mantenimiento

Ambos interruptores requieren la misma instalación y mantenimiento.

Diferencia entre MCB y MCCB

Aquí se muestra la diferencia entre estos dos interruptores automáticos según sus especificaciones.

N.º de serie	Contenido	MCB	MCCB
01	Corriente nominal	Corriente nominal no superior a 125 amperios.	Corriente nominal de hasta 2500 amperios.
02	Circuito de disparo	En este interruptor automático, el circuito de nivel de disparo se produce en condiciones fijas.	En este interruptor automático de caja moldeada (MCCB), el circuito de nivel de disparo se produce en condiciones variables.
03	Capacidad de rotura	Tiene una capacidad de interrupción de corriente de hasta 10 kA.	Tiene un rango de capacidad de interrupción de corriente de 10 kA a 100 kA.
04	Tamaño	Se presenta en un tamaño pequeño.	Se presenta en tamaños grandes en comparación con el MCB.
05	Económico	Es más económico.	Es un poco más caro que el MCB.
06	Aplicaciones	Se utiliza para aplicaciones de baja corriente en entornos residenciales. Por ejemplo, en la protección del cableado doméstico se utiliza un disyuntor magnetotérmico (MCB).	Se utiliza para aplicaciones que transportan grandes corrientes con fines comerciales o industriales. Por ejemplo, en la protección de motores se utiliza un interruptor automático de caja moldeada (MCCB).

Epílogo

Los disyuntores desempeñan un papel vital en la protección de los sistemas de cableado y de las personas contra accidentes eléctricos.

Los disyuntores garantizan que, en caso de cortocircuito o sobrecarga, se eviten los riesgos de incendio u otros problemas eléctricos interrumpiendo el flujo de corriente.

Por eso, tanto los interruptores automáticos magnetotérmicos (MCB) como los interruptores automáticos de caja moldeada (MCCB) deben ser instalados por profesionales para minimizar la posibilidad de errores.

También es importante elegir el interruptor automático (MCB o MCCB) adecuado para garantizar la seguridad. Etek Electrical ofrece una amplia selección de interruptores automáticos para uso residencial y comercial.

ETEK Electric siempre vela por su seguridad eléctrica.
