Cómo elegir el disyuntor miniatura adecuado?

¿Qué es un disyuntor miniatura?

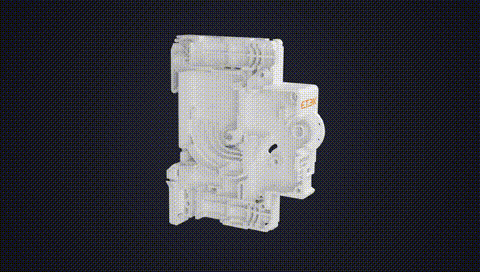

Ejemplo de estructura interna del interruptor automático EKM3-63

El disyuntor miniatura, también conocido como microdisyuntor (MCB), es el dispositivo de protección de terminales más utilizado en los sistemas de distribución de energía eléctrica en edificios.

Se utiliza para la protección contra cortocircuitos, sobrecargas y sobretensiones monofásicas y trifásicas por debajo de 125 A, incluyendo interruptores unipolares (1P), bipolares (2P), tripolares (3P) y tetrapolares (4P).

También puede utilizarse para la conmutación poco frecuente de la línea en condiciones normales. El producto debe cumplir con la norma IEC60898-1 o IEC60947-2.

¿Para qué sirve un disyuntor miniatura?

Los disyuntores miniatura (MCB) garantizan la seguridad eléctrica en hogares, oficinas y otros edificios, así como en aplicaciones industriales, al proteger las instalaciones eléctricas contra sobrecargas y cortocircuitos.

Una vez detectada una falla, el disyuntor miniatura desconecta automáticamente el circuito eléctrico para evitar daños en los cables y prevenir el riesgo de incendio.

¿Qué tipo de mecanismos de disparo tiene el disyuntor magnetotérmico?

Para garantizar la fiabilidad y la seguridad de las personas y los bienes, los disyuntores magnetotérmicos están equipados con dos mecanismos de disparo:

1. el mecanismo de disparo térmico retardado para protección contra sobrecargas y

2. El mecanismo de disparo magnético para la protección contra cortocircuitos.

¿Cuáles son las ventajas de un disyuntor miniatura?

1. La capacidad nominal de interrupción de cortocircuito es alta, y algunos niveles de corriente nominal pueden alcanzar más de 10 kA.

2. Función de doble cableado, que permite conectar fácilmente barras colectoras estándar y cables flexibles.

3. Terminal combinado con protección táctil para mayor seguridad.

4. Su funcionamiento se basa en un mecanismo de almacenamiento de energía y los contactos se cierran rápidamente, lo que contrarresta los efectos adversos causados por la velocidad de accionamiento manual de la manivela y mejora la vida útil del producto.

5. Se dispone de una gran variedad de accesorios, y la combinación modular y flexible resulta muy práctica para la instalación por parte de los usuarios.

6. La carcasa y algunas partes funcionales están fabricadas con materiales altamente ignífugos, resistentes a altas temperaturas y a los impactos.

7. El coeficiente de limitación actual es alto y la relación rendimiento-precio es superior.

¿Cómo elegir un disyuntor miniatura?

En el diseño de edificios civiles, los interruptores automáticos de baja tensión se utilizan principalmente para la protección contra sobrecargas de línea, cortocircuitos, sobrecorrientes, pérdidas de tensión, subtensión, puesta a tierra, fugas, conmutación automática de fuentes de alimentación duales y protección y funcionamiento de motores durante arranques poco frecuentes.

Además de cumplir con principios básicos como las características del entorno de uso de los equipos eléctricos de baja tensión.

¿Cuál es el factor más importante a la hora de seleccionar un disyuntor miniatura (MCB)?

1. Tensión nominal

El valor de voltaje del interruptor automático miniatura durante su funcionamiento, y el voltaje nominal del interruptor automático miniatura no deben ser inferiores a los del circuito.

2. Corriente nominal

La corriente nominal es el valor máximo de corriente que el disyuntor puede soportar sin dispararse.

Primero, debes determinar la corriente total del circuito.

A continuación, deberá seleccionar el disyuntor adecuado.

La capacidad nominal de los disyuntores magnetotérmicos no debe ser superior a la capacidad de corriente del cable. Asimismo, debe ser mayor o igual a la corriente máxima que se espera que soporte el sistema.

No utilice un disyuntor magnetotérmico (MCB) con una capacidad inferior a la corriente total del circuito. De lo contrario, se disparará innecesariamente.

3. Características de tropiezo

Las características de disparo definen la relación entre la corriente y el tiempo de disparo. Se distinguen según el rango de disparo instantáneo.

¿Cuáles son los tipos de interruptores automáticos más comunes según sus características de disparo?

Los interruptores automáticos de uso común generalmente se dividen en tres curvas: B, C y D. Debe determinar el nivel de disparo según la carga que se desea proteger.

1. Curva B

Diseñado para la protección de cables, es adecuado para cargas resistivas como calefacción eléctrica, calentadores de agua y hornos, así como para tendidos de cable largos (impedancia de bucle de falla).

2. Curva C

Diseñado para circuitos industriales y comerciales, es adecuado para proteger líneas de distribución, líneas de iluminación y circuitos de motores con altas corrientes de conexión.

3. Curva D

Especialmente diseñado para equipos pesados utilizados en la industria, adecuado para proteger equipos con alta corriente de arranque, como transformadores, electroválvulas, etc.

4. Capacidad de rotura

La capacidad nominal de interrupción de cortocircuito del disyuntor miniatura es mayor o igual que la corriente máxima de cortocircuito que puede producirse en la línea.

Las corrientes elevadas que superen la capacidad de interrupción pueden dañar el disyuntor magnetotérmico.

5. Número de polos

Determine el número de polos del interruptor automático miniatura según el número de líneas que se deban proteger.

Por ejemplo, la electricidad doméstica general es monofásica, y la línea consta de conductores neutros y conductores de fase.

Si ambas líneas necesitan protección, se selecciona el interruptor automático bipolar; si la línea neutra no necesita protección, se selecciona el interruptor automático monopolar.

Conclusión

Un disyuntor miniatura es un dispositivo que interrumpe la corriente eléctrica. Funciona detectando sobrecorrientes en el sistema eléctrico y cortando la conexión para evitar daños al equipo o incendios.
