Cómo elegir los dispositivos de protección eléctrica adecuados?

Los dispositivos de protección eléctrica son componentes esenciales en cualquier sistema eléctrico, diseñados para proteger los equipos, prevenir incendios eléctricos y garantizar la seguridad del personal. Seleccionar los dispositivos de protección adecuados requiere un conocimiento profundo del sistema eléctrico, los riesgos potenciales y los requisitos específicos de la aplicación. Este artículo ofrece una guía completa para ayudarle a elegir los dispositivos de protección eléctrica apropiados.

I. Comprender el sistema eléctrico

Antes de seleccionar los dispositivos de protección, es fundamental analizar el sistema eléctrico en detalle. Los factores clave a considerar incluyen:

1. Valores nominales de tensión y corriente: Asegúrese de que el dispositivo de protección pueda soportar los niveles de tensión y corriente del sistema.

2. Tipo de carga: Las diferentes cargas (por ejemplo, motores, iluminación, sistemas HVAC) tienen características y requisitos de protección únicos.

3. Niveles de falla: Determine la corriente máxima de cortocircuito que puede experimentar el sistema.

4. Configuración del sistema: Considere si el sistema es monofásico o trifásico, con conexión a tierra o sin ella, etc.

II. Identificar los peligros potenciales

Los sistemas eléctricos se enfrentan a diversos riesgos, entre ellos:

1. Sobrecorriente: Corriente excesiva debida a cortocircuitos o sobrecargas.

2. Sobretensión: Picos de voltaje causados por rayos o sobretensiones de conmutación.

3. Subtensión: Condiciones de baja tensión que pueden dañar los equipos.

4. Fallas a tierra: Fugas de corriente a tierra, que suponen riesgos para la seguridad.

5. Arcos eléctricos: Arcos eléctricos peligrosos que pueden provocar incendios.

Comprender estos riesgos ayuda a seleccionar los dispositivos de protección adecuados.

III. Tipos de dispositivos de protección eléctrica

Existen varios tipos de dispositivos de protección, cada uno diseñado para abordar riesgos específicos:

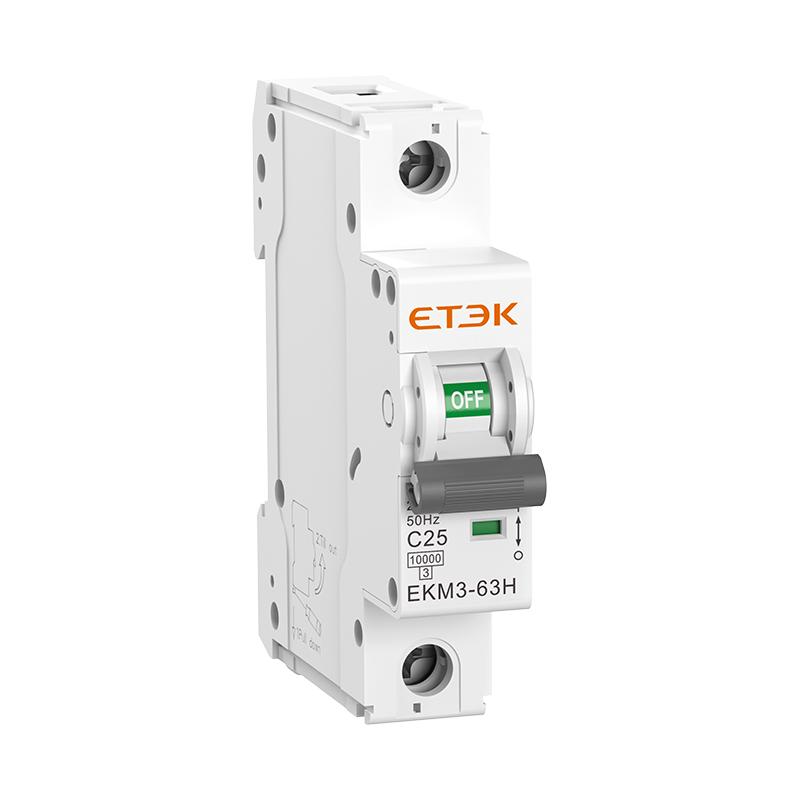

a) Disyuntores

Función: Interrumpir automáticamente el flujo de corriente durante sobrecargas o cortocircuitos.

Tipos: Disyuntores térmicos, magnéticos o termomagnéticos.

Criterios de selección: La capacidad de corriente y la capacidad de interrupción del interruptor deben coincidir con los requisitos del sistema.

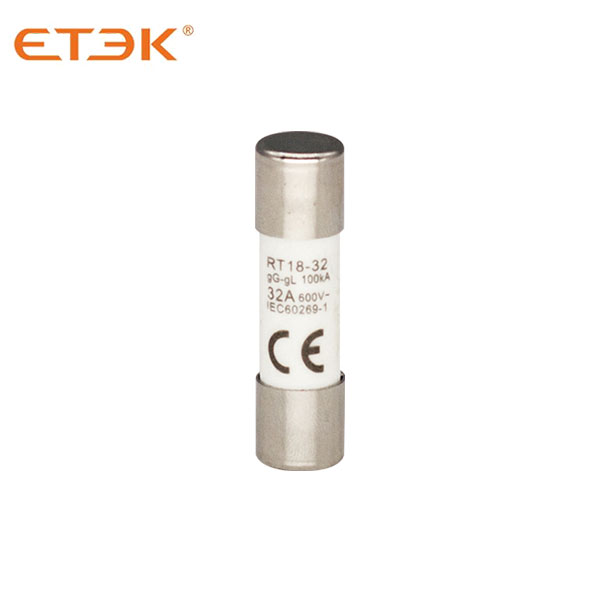

b) Fusibles

Función: Dispositivos de sacrificio que se funden para interrumpir el circuito en caso de sobrecorriente.

Tipos: Fusibles de acción rápida, de retardo o de alta capacidad de ruptura.

Criterios de selección: Elija en función de la corriente nominal, la tensión nominal y la capacidad de ruptura.

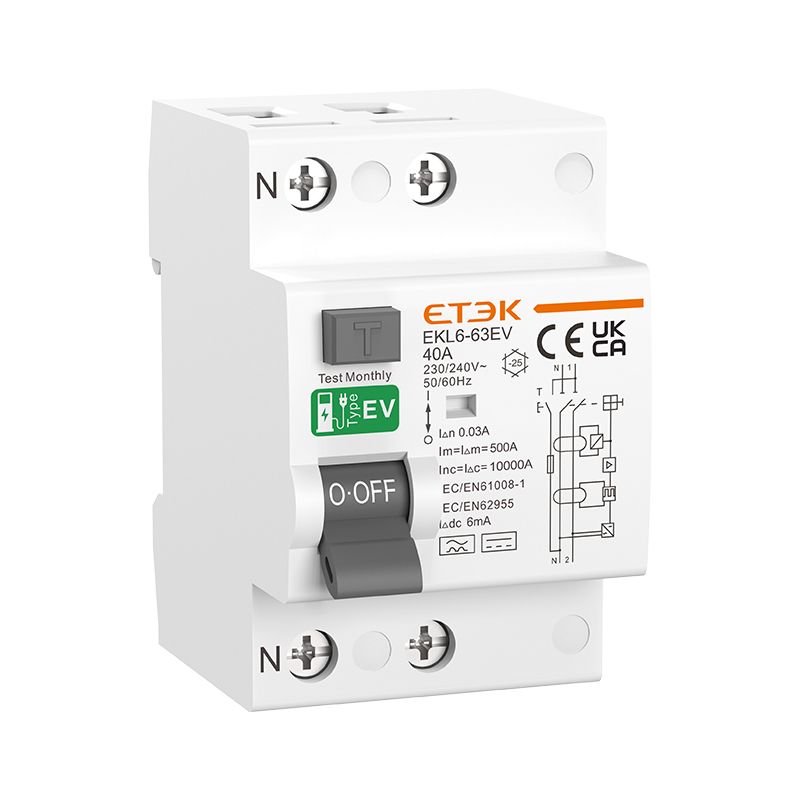

c) Dispositivos de corriente residual (RCD) / Interruptores de circuito por falla a tierra (GFCI)

Función: Detectar fallos a tierra y desconectar el circuito para evitar descargas eléctricas.

Criterios de selección: Sensibilidad (normalmente 30 mA para la protección del personal) y tiempo de respuesta.

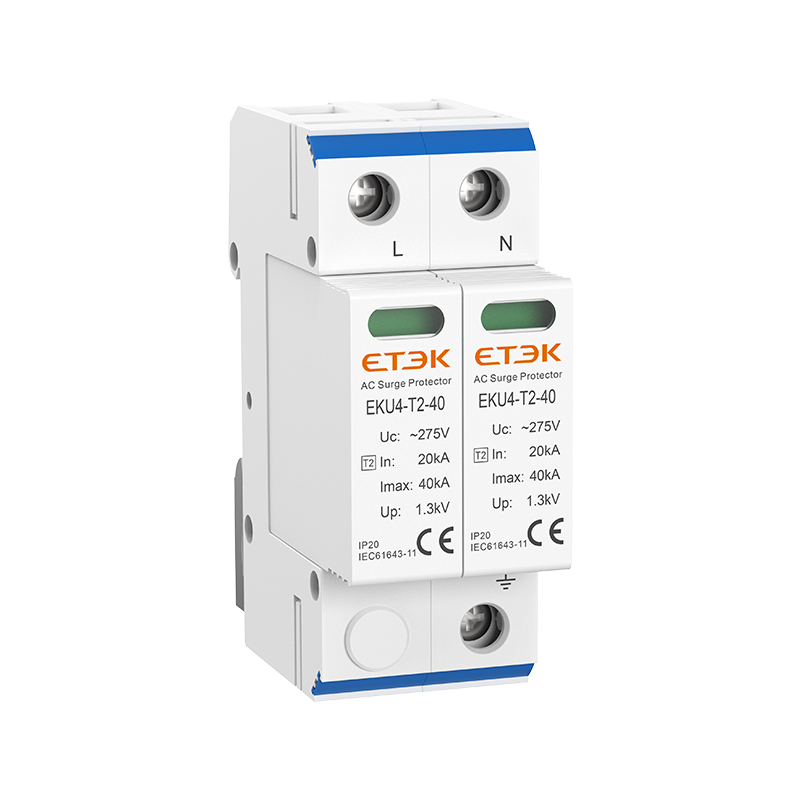

d) Dispositivos de protección contra sobretensiones (SPD)

Función: Proteger contra picos de tensión causados por rayos o sobretensiones por conmutación.

Criterios de selección: Tensión nominal, capacidad de absorción de energía y tiempo de respuesta.

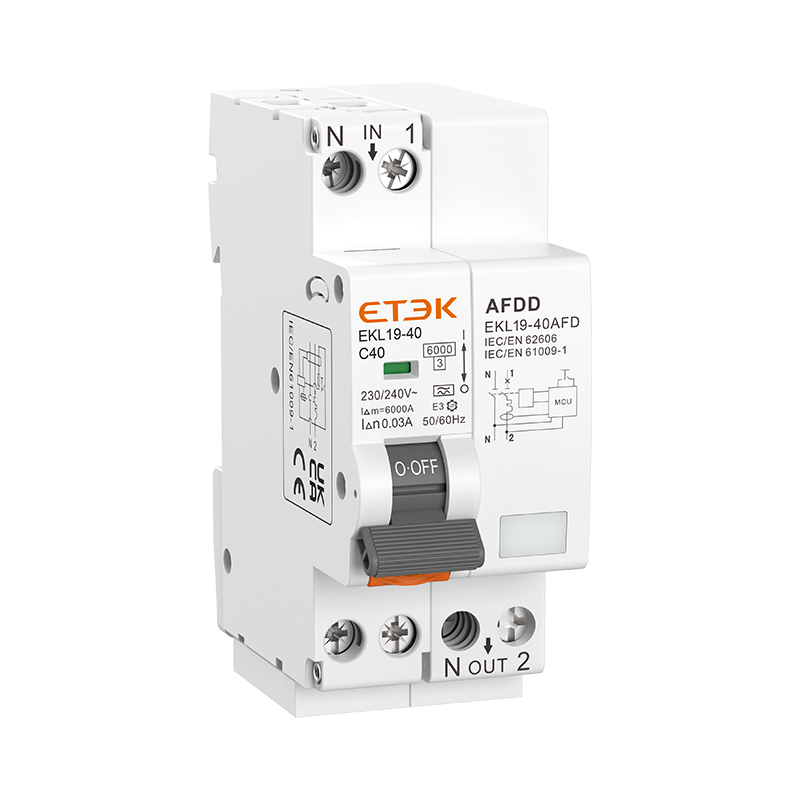

e) Interruptores de circuito por falla de arco (AFCI)

Función: Detectar e interrumpir fallas de arco eléctrico para prevenir incendios eléctricos.

Criterios de selección: Compatibilidad con el tipo de carga y la configuración del sistema.

f) Relés de subtensión y sobretensión

Función: Monitorear los niveles de voltaje y desconectar el circuito si se superan los umbrales.

Criterios de selección: Puntos de ajuste para condiciones de subtensión y sobretensión.

IV. Considerar las normas y reglamentos

El cumplimiento de las normas industriales y las regulaciones locales es fundamental al seleccionar dispositivos de protección. Las normas clave incluyen:

IEC (Comisión Electrotécnica Internacional): IEC 60898 para interruptores automáticos, IEC 61009 para interruptores diferenciales.

NEC (Código Eléctrico Nacional): Proporciona directrices para las instalaciones eléctricas en los EE. UU.

UL (Underwriters Laboratories): Certificación de seguridad y rendimiento.

Asegúrese de que los dispositivos elegidos cumplan con los estándares requeridos para su región y aplicación.
