Cuál es la diferencia entre un contactor magnético y un disyuntor?

Introducción

En los sistemas eléctricos, tanto los contactores magnéticos como los interruptores automáticos desempeñan funciones vitales pero distintas. Si bien a simple vista pueden parecer similares, estos componentes cumplen funciones fundamentalmente diferentes en los circuitos de distribución y control de energía. Comprender las diferencias entre contactores magnéticos e interruptores automáticos es esencial para el correcto diseño, instalación y mantenimiento de los sistemas eléctricos.

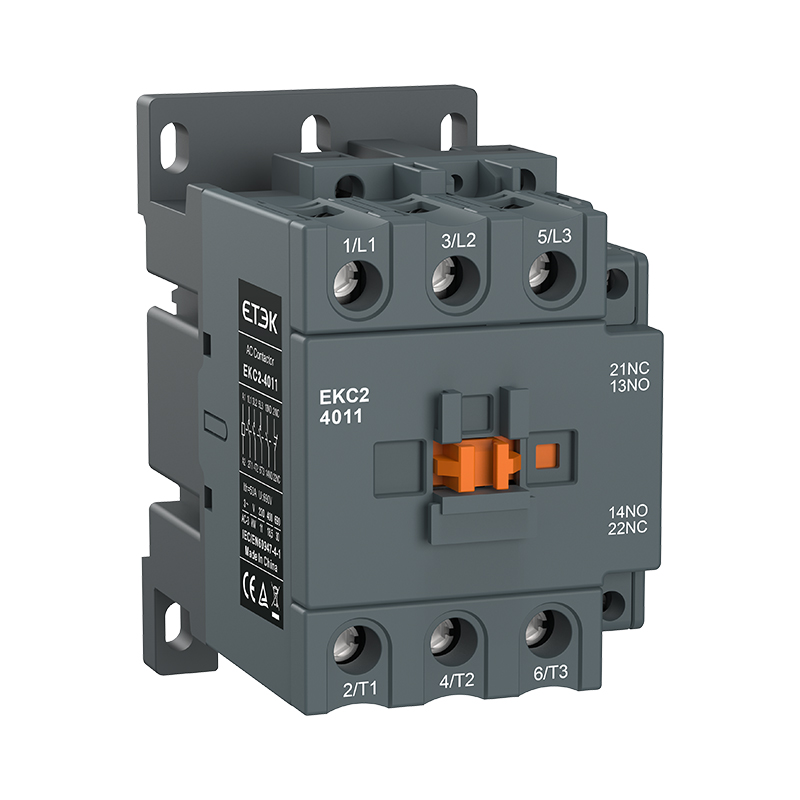

I. ¿Qué es un contactor magnético?

Un contactor magnético es un interruptor controlado eléctricamente que se utiliza para conmutar circuitos de potencia, similar a un relé pero capaz de manejar corrientes más elevadas. Funciona mediante una bobina electromagnética que, al energizarse, crea un campo magnético que une los contactos para cerrar el circuito.

Características principales de los contactores magnéticos:

Funcionamiento electromagnético: Utiliza una bobina para cerrar mecánicamente los contactos.

Capacidad de control remoto: Puede operarse a distancia mediante señales de control.

Alta capacidad de conmutación: Diseñado para operaciones frecuentes (de miles a millones de ciclos).

Sin protección contra sobrecargas: No proporciona protección contra sobrecorrientes.

Diseño modular: A menudo incluye contactos auxiliares para circuitos de control.

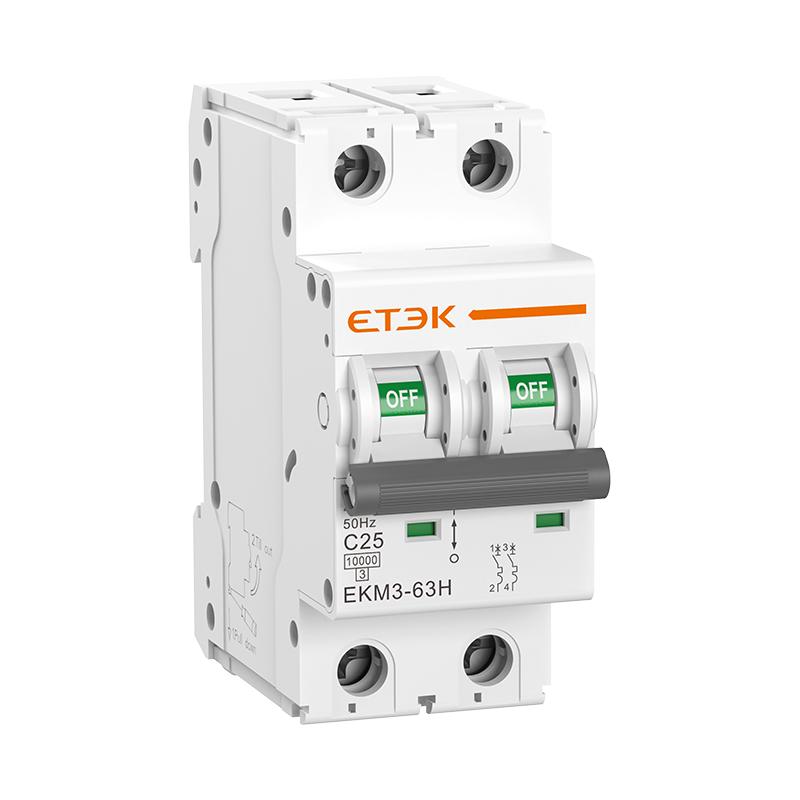

II. ¿Qué es un interruptor automático?

Un disyuntor es un interruptor eléctrico automático diseñado para proteger un circuito eléctrico de los daños causados por sobrecarga o cortocircuito. Su función básica es interrumpir el flujo de corriente después de que los relés de protección detectan una falla.

Características principales de los interruptores automáticos:

Dispositivo de protección: Protege los circuitos contra sobrecorrientes y cortocircuitos.

Mecanismo de disparo: Utiliza mecanismos térmicos, magnéticos o termomagnéticos para abrir el circuito.

Funcionamiento manual: Se puede encender/apagar manualmente como un interruptor.

Funcionamiento único: No está diseñado para conmutación frecuente (aunque se puede reiniciar después de un disparo).

Limitación de corriente: Algunos tipos pueden interrumpir corrientes de falla extremadamente altas.

III. Diferencias clave entre contactores magnéticos e interruptores automáticos

IV. Cuándo utilizar cada dispositivo

Utilice un contactor magnético cuando:

Necesitas controlar un circuito de forma remota.

Se requieren operaciones de conmutación frecuentes (como el arranque/parada del motor).

Necesitas controlar cargas de alta potencia con señales de control de baja potencia.

Implementación de secuencias de automatización en controles industriales

Utilice un interruptor automático cuando:

Es necesario proteger un circuito de condiciones de sobrecorriente.

Necesitas protección contra cortocircuitos

Necesitas un medio de desconexión manual para el mantenimiento.

Se necesita protección permanente del circuito en los puntos de distribución.

V. Funciones complementarias en los sistemas eléctricos

En muchas aplicaciones, los contactores magnéticos y los disyuntores funcionan conjuntamente. Un circuito de control de motor típico podría incluir:

1. Disyuntor: Proporciona protección contra sobrecorriente y cortocircuitos.

2. Contactor magnético: Permite el control remoto de arranque/parada del motor.

3. Relé de sobrecarga: Proporciona protección contra sobrecarga específica para el motor.

Esta combinación aprovecha las ventajas de cada dispositivo: el disyuntor protege contra fallos catastróficos, mientras que el contactor permite un control cómodo.

VI.ETEK Experto en soluciones para aparatos eléctricos de baja tensión

ETEK Somos una empresa de fabricación profesional dedicada a la investigación, el desarrollo, la producción y la venta de aparatos eléctricos de baja tensión . Nos hemos centrado en este campo, con sistemas avanzados de gestión de la producción y procesos de producción impecables. Nuestra línea de productos abarca dispositivos de seguridad eléctrica para instalaciones domésticas, comerciales, industriales y similares, incluyendo disyuntores, fusibles, dispositivos de protección contra corriente residual (RCD), protectores contra sobretensiones (SPD), interruptores de circuito por falla de arco (AFCI) y otros dispositivos de protección eléctrica, que satisfacen las necesidades de diferentes escenarios.

Somos conscientes de que cada producto se adapta a diferentes situaciones. Etek seleccionará el producto idóneo para usted, teniendo en cuenta su entorno, para proteger su propiedad y su seguridad. Actualmente, nuestros productos se distribuyen en más de 60 países, con seis líneas de producción independientes. Gracias a nuestra amplia gama de productos y a la excelente calidad de nuestros productos, gozamos de una gran aceptación entre nuestros clientes. Si aún tiene dudas sobre cómo elegir el producto adecuado, nuestros profesionales responderán con gusto a sus preguntas y esperamos su mensaje.

Conclusión

Si bien los contactores magnéticos y los interruptores automáticos pueden tener algunas similitudes superficiales, cumplen funciones fundamentalmente diferentes en los sistemas eléctricos. Los contactores son ideales para la conmutación frecuente y controlada de circuitos, mientras que los interruptores automáticos se especializan en la protección de circuitos. Comprender estas diferencias garantiza la correcta selección y aplicación de estos componentes esenciales en cualquier instalación eléctrica.

Para un diseño y seguridad óptimos del sistema, los ingenieros suelen combinar ambos dispositivos para lograr un control fiable y una protección completa del circuito. Consulte siempre los códigos y normas eléctricas, y considere trabajar con profesionales cualificados al diseñar o modificar sistemas eléctricos.
