Cuál es la diferencia entre un interruptor diferencial electrónico y uno electromagnético?

Clasificación de los RCD

Los interruptores diferenciales, según su tipo de liberación, se pueden dividir en tipo electrónico y tipo electromagnético.

¿Qué es un interruptor diferencial electrónico?

El interruptor diferencial electrónico es un circuito integrado compuesto por varios componentes electrónicos.

Cuando se produce una fuga de energía, se alcanza la corriente de funcionamiento especificada y se emite una señal a través de la función de amplificación electrónica para accionar el mecanismo y abrir un interruptor de circuito de fuga.

¿Qué es un interruptor diferencial electromagnético?

El interruptor diferencial electromagnético es un tipo de disyuntor de fugas que se interrumpe mediante un mecanismo de empuje mecánico y eléctrico después de haber sido purificado y ensamblado mediante tratamiento térmico y procesamiento de precisión.

El interruptor diferencial electromagnético es un interruptor de circuito de fuga mecánico fabricado con materiales de alta permeabilidad magnética, acero para imanes permanentes y otros materiales metálicos mediante tratamiento térmico, mecanizado de precisión y purificación.

La diferencia entre los interruptores diferenciales electrónicos y electromagnéticos

La energía de funcionamiento de los interruptores diferenciales electrónicos y electromagnéticos es diferente:

Interruptor diferencial electrónico:
Cuando se produce un fallo a tierra, el interruptor diferencial electrónico utiliza la energía eléctrica proporcionada por la tensión residual de fallo de la tensión de alimentación en el terminal del interruptor diferencial para funcionar.

El interruptor diferencial electrónico necesita una fuente de alimentación auxiliar, que proviene del extremo de salida del interruptor diferencial (el lado del equipo eléctrico) y está relacionada con la tensión de funcionamiento de la línea. Si la tensión es demasiado baja, se genera una corriente de fuga en la línea que alcanza el valor de funcionamiento de la corriente de fuga del interruptor, impidiendo que este se active.

Interruptor diferencial electromagnético:
Cuando el voltaje residual es demasiado bajo, la energía es insuficiente y el RCD electromagnético se acciona mediante la energía eléctrica proporcionada por la corriente de falla del RCD, y la peligrosa corriente de falla puede actuar independientemente del voltaje residual de falla del voltaje de la fuente de alimentación.

En general, el interruptor diferencial electromagnético no necesita alimentación auxiliar, no contiene componentes de circuito impreso y no depende de la tensión de funcionamiento del interruptor. Siempre que la corriente de fuga generada por el circuito alcance el límite de corriente de fuga electromagnética, el interruptor diferencial cortará la alimentación inversa y protegerá la seguridad personal.

Es decir, el interruptor diferencial electrónico solo puede actuar cuando la tensión residual tras el fallo eléctrico es suficientemente alta. Por lo tanto, en algunos casos, el interruptor diferencial electrónico no es tan fiable como el electromagnético. Los interruptores diferenciales electromagnéticos se utilizan principalmente en países europeos, mientras que algunos países desarrollados, como Estados Unidos y Japón, utilizan más los electrónicos.

Normalmente, podemos confirmar el tipo de interruptor diferencial a través del diagrama del circuito que se encuentra en la parte frontal del producto.

Interruptor diferencial electromagnético:
Un interruptor diferencial electromagnético muestra en su carcasa un transformador diferencial con un devanado secundario, un relé polarizado, un disparador, un botón de prueba y una resistencia. El modelo electrónico incluye un amplificador, que se conecta adicionalmente a los cables de alimentación.

Interruptor diferencial electrónico:
Se puede distinguir un interruptor diferencial electrónico de uno electromagnético por la presencia de un triángulo con la letra "A" en el circuito (amplificador). Si aparece un triángulo, el dispositivo es de tipo electrónico.

En el siguiente diagrama se puede apreciar claramente la diferencia fundamental:

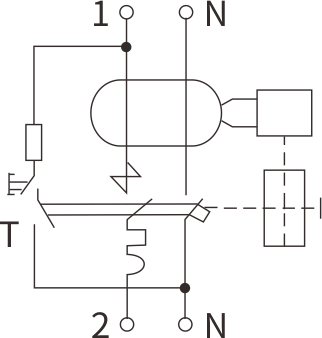

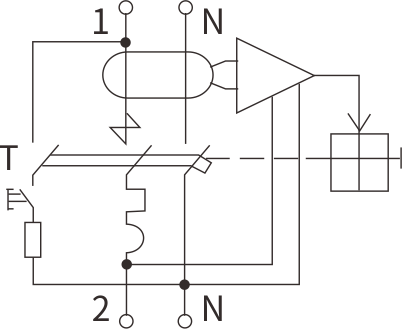

Diagrama de circuito RCD de tipo electrónico	Diagrama de circuito RCD de tipo electromagnético

Limitaciones de aplicación de los interruptores diferenciales electrónicos

Según las especificaciones de instalación eléctrica de edificios IEC60364, la tensión residual de funcionamiento de un interruptor diferencial (RCD) de circuito de 220 V es de 85 V, y la de un interruptor diferencial (RCD) de circuito de 380 V es del 70 % de la tensión del circuito. (Tensión del bucle doméstico), el interruptor diferencial electrónico puede negarse a funcionar.

En este caso, si el interruptor diferencial no se activa, puede producirse una descarga eléctrica. (La tensión de funcionamiento de los interruptores diferenciales electrónicos domésticos suele ser inferior a 50 V).

¿Cuáles son las limitaciones de los interruptores diferenciales electrónicos?

Los interruptores diferenciales electrónicos tienen limitaciones en lugares húmedos.
La tensión de contacto segura es de 36 V, pero esto se limita a lugares secos.

Si se encuentra en lugares húmedos o particularmente mojados, como aseos, baños, piscinas, etc., la tensión de contacto para la protección contra descargas eléctricas no es de 36 V, sino de 25 V o 12 V, por lo que el interruptor diferencial electrónico no podrá prevenir de forma fiable las descargas eléctricas.

Es decir, en un lugar húmedo, si el equipo eléctrico presenta una falla a tierra y la tensión es inferior a 50 V (incluso a 30 V), existe la posibilidad de sufrir una descarga eléctrica y el interruptor diferencial electrónico podría no activarse. Por lo tanto, los interruptores diferenciales electrónicos tienen un uso más limitado en ambientes húmedos y su fiabilidad es relativamente baja.

Análisis de las razones por las que países desarrollados como Europa y Estados Unidos adoptan diferentes formas de RCD

Análisis de las razones por las que países desarrollados como Europa y Estados Unidos adoptan diferentes formas de RCD

Los interruptores diferenciales electromagnéticos se utilizan principalmente en los países europeos, y algunos países desarrollados, como Estados Unidos y Japón, utilizan más los interruptores diferenciales electrónicos.

Existe una razón por la que diferentes países utilizan diferentes formas de RCD (Control de Datos Relacionados).

1. En los países europeos
La tensión de fase del circuito de distribución europeo adopta una tensión nominal de 220 ~ 240 V. La tensión de contacto Ut es de aproximadamente 100 V cuando el equipo encuentra una falla a tierra en la carcasa, y el peligro de descarga eléctrica es alto.

Por lo tanto, en Europa se suelen utilizar interruptores diferenciales electromagnéticos para garantizar que estos dispositivos puedan interrumpir el suministro eléctrico de forma fiable, lo cual se basa en principios científicos.

2. En Estados Unidos y Japón
Por motivos de seguridad personal, los equipos eléctricos portátiles y móviles de baja potencia con alto riesgo de descarga eléctrica, que son difíciles de desconectar mediante una toma de corriente, se alimentan con una tensión de 110-120 V.

Cuando el equipo entra en contacto con la falla a tierra de la carcasa, su voltaje de contacto también es muy bajo.

Aunque el interruptor diferencial electrónico no funcione, el riesgo de descarga eléctrica no es elevado.

Por lo tanto, utilizan más interruptores diferenciales electrónicos, lo cual también tiene una base científica.

Recordatorio especial:

• El protector contra fugas no puede utilizarse como única medida de protección;

• Instale interruptores diferenciales electromagnéticos siempre que sea posible en lugares húmedos como los baños;

• Si las condiciones lo permiten, intente elegir un interruptor diferencial electromagnético.
