Cómo proporcionan protección los dispositivos de protección contra fugas de tipo B?

Una oleada de nuevas aplicaciones para sistemas eléctricos, como estaciones de carga para vehículos eléctricos (VE) y sistemas fotovoltaicos , entre otros dispositivos, plantea nuevos desafíos en materia de protección contra fugas a tierra. ETEK Eletric ofrece una gama completa de interruptores diferenciales ( RCD ), desde dispositivos complementarios para disyuntores hasta interruptores diferenciales completos.

¿Qué es la protección contra fugas a tierra?

La protección contra fugas a tierra es una tecnología que funciona monitorizando la corriente que fluye a través de los conductores.

Si la corriente se desequilibra entre la fase y el neutro, indica que hay corriente fluyendo por otro lado y que existe un cortocircuito y una fuga de corriente. El dispositivo corta la alimentación rápidamente para evitar el peligro de una descarga eléctrica.

¿Qué es un RCD o RCCB?

Un RCD o RCCB es un dispositivo de corriente residual o interruptor de circuito de corriente residual, un dispositivo de protección contra fugas a tierra.
Este es el dispositivo que monitoriza el flujo de corriente y detecta cualquier residuo (es decir, un desequilibrio).

¿Cómo funciona un interruptor diferencial (RCD o RCCB)?

El interruptor diferencial (RCD o RCCB) compara los valores de los cables de fase y neutro.
En caso de avería, la corriente que circula por el cable neutro disminuirá. La diferencia es la corriente residual, y cuando detecta esta corriente residual, activa el interruptor diferencial y, por lo tanto, desconecta el circuito.

¿Cómo garantizar la fiabilidad de un interruptor diferencial (RCCB)?

La fiabilidad del interruptor diferencial está garantizada por el circuito de prueba incluido en el dispositivo de corriente residual.

Una vez pulsado el botón de prueba, la corriente comenzará a circular por el circuito de prueba. Esto provocará un desequilibrio en el cable neutro del dispositivo, lo que activará el interruptor diferencial (RCCB) y deberá desconectar el suministro eléctrico.

Por lo tanto, debe comprobar la fiabilidad del interruptor diferencial.

¿Cuáles son las diferentes calificaciones de RCCB?

La clasificación se puede realizar según la sensibilidad de la corriente residual, y los diferentes niveles de disparo de sensibilidad de corriente residual tienen usos específicos: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA.

El nivel de disparo recomendado para una máxima protección contra descargas eléctricas es de 30 mA.

Un nivel de activación de 100 mA seguirá proporcionando cierto grado de protección contra descargas eléctricas si no es posible utilizar un dispositivo de 30 mA.

Si bien un interruptor de 300 mA nunca debe utilizarse para la protección contra descargas eléctricas, su propósito es proporcionar protección contra incendios y para los equipos.

¿Cuáles son las ventajas de RCCB?

1. Proteja contra corrientes falsas o fugas de corriente.

2. Desconectar automáticamente el circuito cuando se supere el límite de sensibilidad.

3. Ofrece la posibilidad de doble terminación tanto para las conexiones de cable como para las de barra colectora.

4. Protección contra cualquier fluctuación de voltaje, ya que cuenta con un dispositivo de filtrado que ayuda a proteger contra los niveles transitorios de voltaje.

Limitaciones del RCCB:

El interruptor diferencial (RCCB) no garantiza su funcionamiento si la carga genera las formas de onda estándar. Esto se debe a que está diseñado para operar únicamente con el suministro de formas de onda estándar. Es posible que se produzcan disparos involuntarios del RCCB cuando se producen cambios específicos en la carga eléctrica.

El interruptor diferencial (RCCB) no protege contra sobrecargas de corriente. Está diseñado para proteger únicamente la corriente de fase y la corriente del neutro. Por lo tanto, no detectará una sobrecarga de corriente.

El interruptor diferencial tampoco protege contra las descargas en el neutro de la línea que se producen. Esto sucede porque la corriente en ellos está equilibrada.

El interruptor diferencial no protege contra el sobrecalentamiento que podría producirse en conductores que no estén correctamente atornillados.

¿Qué es un RCBO?

Los interruptores diferenciales (RCD/RCCB) no ofrecen protección contra cortocircuitos ni otras situaciones de sobrecorriente. Para brindar esta protección, la mayoría de las instalaciones que utilizan RCD también incluyen un interruptor automático en serie.

Los dispositivos RCBO son compactos y ofrecen protección contra fugas a tierra y sobrecorriente/cortocircuito.

¿Cuáles son los tres tipos de curvas de disparo de los RCBO?

Disparo con curva B : Los interruptores automáticos con curva de disparo B se disparan instantáneamente a una corriente de tres a cinco veces su corriente nominal. Son adecuados para la protección de cables y para uso residencial y comercial ligero.

Curva de Disparo C : El interruptor automático con curva de disparo C se dispara instantáneamente a una corriente de cinco a diez veces su corriente nominal. Se utiliza normalmente para cargas inductivas elevadas. Adecuado para aplicaciones domésticas y residenciales.

Curva de disparo D : El interruptor automático con curva de disparo D se dispara instantáneamente a una velocidad de diez a veinte veces su corriente nominal. Se utiliza para cargas inductivas extremadamente altas, como motores con alta corriente de arranque.

¿Cuántos tipos de interruptores diferenciales existen?

La norma internacional CE define cuatro tipos de interruptores diferenciales para aplicaciones de corriente alterna.

Estos tipos, que responden a los distintos tipos de formas de onda de corriente residual, se conocen como tipo AC, tipo A, tipo F (este documento no lo explica) y tipo B. Todos estos dispositivos están diseñados para usarse en sistemas de alimentación de corriente alterna (CA).

• Dispositivos de corriente residual de tipo CA
  Los interruptores diferenciales tipo AC detectan corrientes alternas sinusoidales residuales. Son adecuados para uso general y cubren la mayoría de las aplicaciones prácticas.

• Dispositivos de corriente residual de tipo A
  Además de las características de detección de los interruptores diferenciales tipo AC, los interruptores diferenciales tipo A detectan corrientes residuales de CC pulsantes. Estas formas de onda pueden ser causadas por circuitos rectificadores de diodos o tiristores en cargas electrónicas. Los interruptores diferenciales tipo A están diseñados específicamente para cargas electrónicas monofásicas de clase 1.

• Dispositivos de corriente residual de tipo B
  El interruptor diferencial tipo B puede detectar corrientes residuales de CA sinusoidal, CC pulsante, compuestas de múltiples frecuencias y CC continua. Además, las condiciones de disparo se definen con diferentes frecuencias, desde 50 Hz hasta 1 kHz. En una red de distribución eléctrica de CA, una corriente residual de CC pura puede generarse principalmente en circuitos rectificadores trifásicos, pero también en algunos rectificadores monofásicos específicos.
  Los interruptores diferenciales de tipo B están diseñados para usarse con cargas que utilizan rectificadores trifásicos, como variadores de velocidad, sistemas fotovoltaicos, estaciones de carga para vehículos eléctricos y equipos médicos.

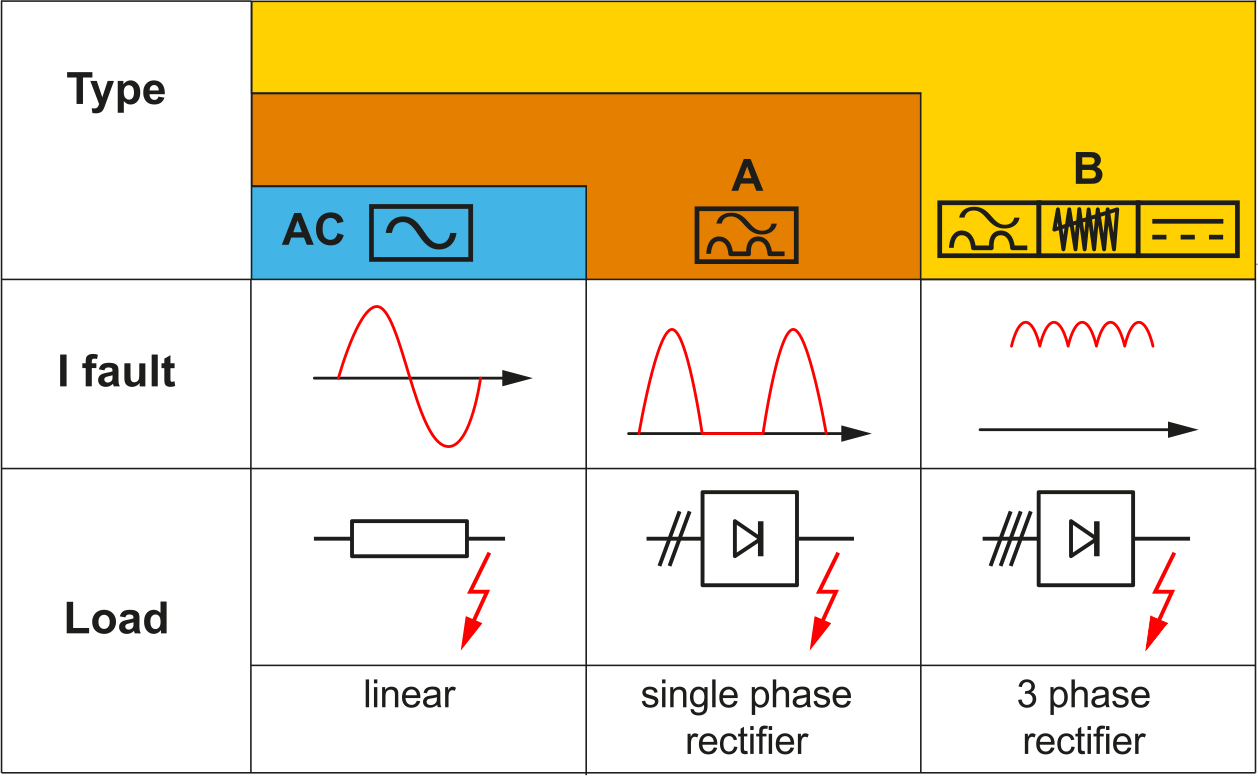

Diferentes tipos de RCD

¿Cómo funcionan los dispositivos de corriente residual de tipo B?

Los interruptores diferenciales de tipo B suelen diseñarse con dos sistemas de detección de corriente residual.

1. Tecnología 'Fluxgate' para permitir que el interruptor diferencial detecte corriente continua estable.
2. Utiliza una tecnología similar a la de los interruptores diferenciales tipo AC y tipo A, que es independiente de la tensión. Esto significa que, incluso si se pierde la tensión de línea, se puede detectar una falla por corriente residual y las personas siguen estando protegidas.

Aplicaciones típicas para RCD tipo B

• Cargadores trifásicos para vehículos eléctricos

Los interruptores diferenciales de tipo B son ideales para su uso con cargadores de vehículos eléctricos trifásicos, ya que los fabricantes de vehículos eléctricos afirman que pueden producirse fugas de corriente continua durante la carga.

Si bien un detector de 6 mA integrado en el cargador puede brindar protección, un interruptor diferencial tipo B garantiza una mayor continuidad del servicio y una mejor protección, ya que detecta la corriente continua y su valor de disparo es mucho mayor que 6 mA. Además, detecta la corriente de fuga a tierra a frecuencias superiores a 50/60 Hz.

• Sistemas fotovoltaicos trifásicos

Para sistemas fotovoltaicos trifásicos, también se recomienda un interruptor diferencial de tipo B para proteger contra la electrocución, debido al uso de convertidores CC/CA.

• Accionamientos trifásicos

Los variadores trifásicos pueden generar corrientes de fuga a tierra a diversas frecuencias, además de corriente continua. Esto incluye aplicaciones como una grúa alimentada desde un cuadro eléctrico móvil o un ascensor. Para su protección, se requiere un interruptor diferencial tipo B, cuya corriente de disparo se selecciona en función de la aplicación específica.

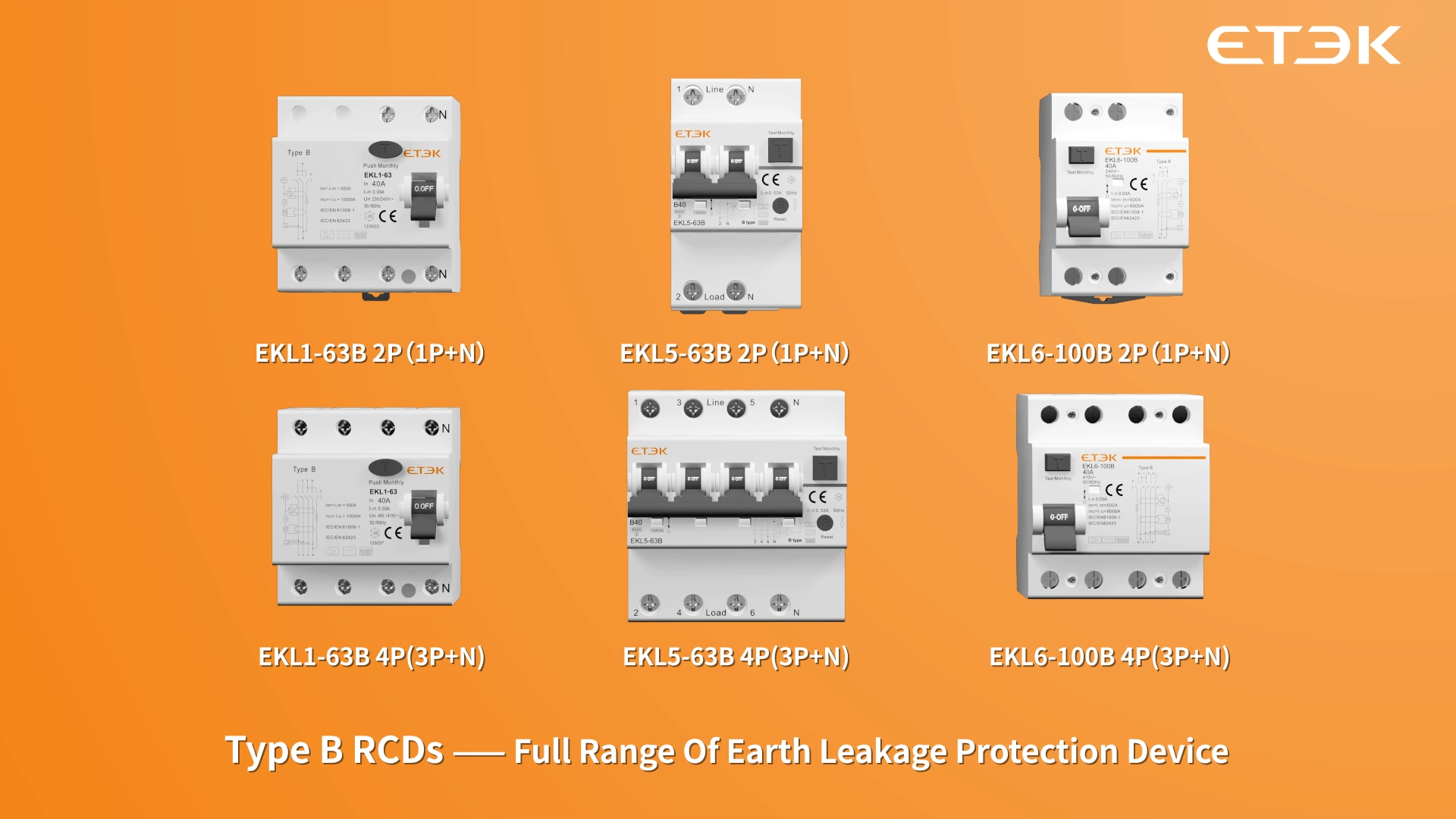

Interruptor diferencial tipo B de ETEK Electric:

El interruptor diferencial EKL6-100B Tipo B ha obtenido las certificaciones CE, TUV y UKCA. Garantiza altos niveles de protección con máxima continuidad operativa en todas las condiciones de trabajo. Por ello, se considera un dispositivo universal, ya que ofrece protección contra todas las ondas de disparo especificadas en la norma EN 62423.

Este interruptor diferencial tipo B garantiza la máxima seguridad en numerosas aplicaciones, como estaciones de carga para vehículos eléctricos, grúas y ascensores, centrales fotovoltaicas y eólicas, etc.

Conclusión

Existen múltiples razones para utilizar un interruptor diferencial tipo B. Según la ubicación de instalación y las condiciones del entorno, el interruptor diferencial requerirá una prueba de voltaje y nos alertará en tiempo real. Además, es fácil de instalar y cuenta con funciones de encendido y apagado rápido. Reduce el riesgo de descarga eléctrica para usted y su familia. También protege su hogar contra incendios causados por cableado o electrodomésticos defectuosos.

Si lo desea, puede utilizar un dispositivo de protección contra fugas tipo B para sustituir directamente el interruptor diferencial (RCD) en los cuadros eléctricos existentes. ETEK Electric le garantizará el dispositivo más adecuado y seguro.
